Комплект автоматики для распашных ворот CAME ATS50DGM RC combo KIT — высокоинтенсивный телескопический привод с питанием 24В DC для самых тяжёлых и широких двустворчатых ворот: до 1000 кг и до 5 метров ширины каждая створка. Интенсивность 100%, монтажное расстояние С до 200 мм — для широких кирпичных, бетонных и каменных столбов. Энкодер с плавным замедлением и реверсом, коническая зубчатая передача, CAME Connect, резервное питание от литиевых аккумуляторов, IP54. В комплект входят два привода ATS50DGM, блок управления ZL65, встраиваемый радиоприёмник AF43S, 2 пульта TOP44RGR с динамическим кодом и фотоэлементы DIR10. Гарантия 3 года.
Вес: до 1000 кг
Ширина: до 5 м
Интенсивность: 100%
Мотор: 24В DC
С до 200 мм
Телескопический
Фото + пульт в комплекте
CAME Connect
IP54
Гарантия: 3 года
До 1000 кг, до 5 м и С до 200 мм — единственный высокоинтенсивный телескопический привод для тяжёлых ворот на широких столбах
ATI 5024N берёт 1000 кг / 5 м, но С ограничен 120 мм — на широких кирпичных столбах не встанет. ATS50AGM (230В) достигает С до 200 мм, но 30% интенсивность. ATS50DGM объединяет три параметра одновременно: максимальная нагрузка + 100% интенсивность + С до 200 мм. Для тяжёлых ворот на широких столбах с интенсивным трафиком — это единственный вариант в линейке CAME.
Энкодер + коническая передача — плавное замедление тяжёлых ворот без удара в упор
Ворота весом 800–1000 кг, ударяющие в упор на полной скорости — главная причина износа петель и рамы. Коническая зубчатая передача ATS50DGM в сочетании с энкодером обеспечивает плавное замедление перед крайними положениями и мгновенный реверс при препятствии. ATI 5024N с ESM даёт реверс при препятствии, но без замедления при нормальном ходе.
CAME Connect и литиевые аккумуляторы — дистанционное управление и работа без света
Облачная платформа CAME Connect позволяет управлять воротами удалённо через приложение: открыть для курьера, проверить статус, получить уведомление о срабатывании. Встроенная поддержка литиевых аккумуляторов: при отключении электросети тяжёлые ворота продолжают работать. ATI 5024N поддерживает АКБ через LB180, но CAME Connect недоступен.
Вес и ширина обратно пропорциональны. Электрозамок обязателен при ширине от 2,5 м
Реальные допустимые сочетания: 2 м / 1000 кг; 2,5 м / 800 кг; 3 м / 600 кг; 4 м / 500 кг; 5 м / 400 кг. При ширине створки от 2,5 м производитель требует установки электрозамка — парусная нагрузка широкой тяжёлой створки требует механической фиксации. Замок в комплект не входит, заказывается отдельно.
ATS50DGM против ATI 5024N — два флагмана 24В для тяжёлых ворот
Оба привода — 24В, оба для ворот до 1000 кг и до 5 м, оба 100% интенсивность, блок управления у ATS50DGM современнее, с возможностью подключения к CAME Connect. Ключевая разница — в геометрии монтажа и дополнительных функциях:
ATI 5024N (арт. 1566) — когда подходит
✔ Узкие или средние столбы, С ≤ 120 мм
✔ Токовая защита ESM — тонкая настройка чувствительности
✔ Закрытый шток в силуминовом корпусе
✔ Огромная сервисная база, запчасти в наличии
✔ Разблокировка с запирающей дверцей (защита от вандализма)
✗ С только 120 мм — широкие столбы недоступны
✗ Нет CAME Connect
✗ Нет замедления при нормальном ходе
ATS50DGM — когда выбирать
✔ Широкие кирпичные/бетонные столбы, С 121–200 мм
✔ Плавное замедление тяжёлых ворот в конце хода
✔ CAME Connect — удалённое управление через приложение
✔ Литиевые АКБ встроены — работа при отключении света
✔ Полный комплект: динамич. пульт + фото в базе
✗ Дороже ATI 5024N
Правило выбора: если расстояние С не превышает 120 мм — ATI 5024N: дешевле, больше сервисной базы, та же нагрузка. Если С от 121 до 200 мм — только ATS50DGM: ATI 5024N физически не встанет. Если С больше 200 мм — рассмотрите рычажный FERNI (С до 380 мм, до 800 кг).

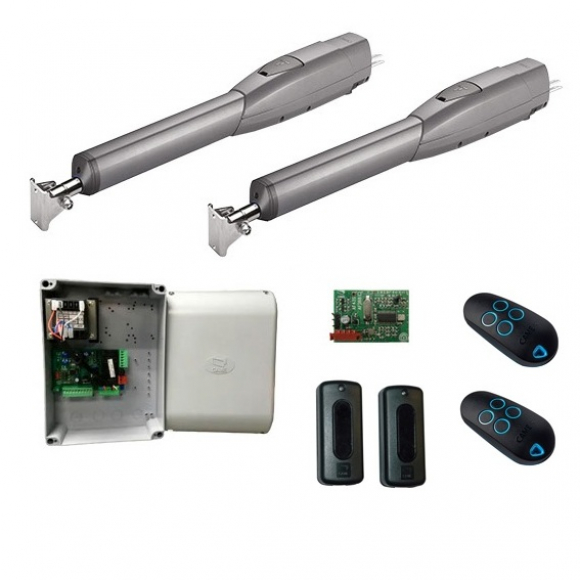

Состав комплекта CAME ATS50DGM RC combo KIT
| Позиция | Описание | Кол-во |
|---|---|---|
| CAME ATS50DGM | Телескопический линейный привод 24В, 100% интенсивность, до 1000 кг / 5 м, С до 200 мм, энкодер, коническая передача, IP54 | 2 шт. |
| CAME ZL65 | Многофункциональный блок управления 24В, дисплей, самодиагностика, поддержка АКБ | 1 шт. |
| CAME 001AF43S | Встраиваемый радиоприёмник 433,92 МГц | 1 шт. |
| CAME TOP44RGR | 4-канальный пульт с динамическим кодом Rolling Code, 433,92 МГц, до 150 м | 2 шт. |
| CAME 001DIR10 | Накладные фотоэлементы безопасности, дальность 10 м, питание 12/24В | 1 пара |
| Монтажный набор | Монтажные пластины, кронштейны, болты, гайки, ключи разблокировки, инструкция | компл. |
При ширине ворот от 2,5 м — электрозамок обязателен (не входит в комплект)
Широкая тяжёлая створка создаёт значительную парусную нагрузку при ветре. Без электрозамка ворота могут сдвинуться. Рекомендуется CAME Lock 82 или совместимый электромеханический замок. Блок ZL180 управляет замком напрямую.
Подробное сравнение: ATS50DGM RC KIT и ATI 5024N (арт. 1566)
| Параметр | ATS50DGM RC KIT | ATI 5024N (арт. 1566) |
|---|---|---|
| Питание мотора | 24 В DC | 24 В DC |
| Тип корпуса | Телескопический (алюм. + сталь) | Стандартный (силумин) |
| Передача | Коническая зубчатая | Червячная + планетарная |
| Макс. вес створки | 1000 кг | 1000 кг |
| Макс. ширина | 5 м | 5 м |
| Интенсивность | 100% | 100% |
| Монт. расстояние С | до 200 мм | до 120 мм |
| Плавное замедление | есть (энкодер) | нет |
| Реверс при препятствии | есть (энкодер) | есть (ESM) |
| CAME Connect | поддерживается | нет |
| Резерв. питание | литиевые АКБ (встроены) | LB180 (плата, опция) |
| Степень защиты | IP54 | IP44 |
| Блок управления | ZL65 | ZL180 |
| Разблокировка | Стандартная | С запирающей дверцей |
| Фотоэлементы в KIT | DIR10 включены | не включены |
| Пульт в KIT | TOP44RGR (дин. код) - 2 шт. | не включён |
Технические характеристики привода CAME ATS50DGM
| Параметр | Значение |
|---|---|
| Тип привода | Телескопический линейный, самоблокирующийся, с энкодером |
| Питание мотора | 24 В DC |
| Соотношение ширина / вес | 2 м / 1000 кг · 2,5 м / 800 кг · 3 м / 600 кг · 4 м / 500 кг · 5 м / 400 кг |
| Интенсивность | 100% |
| Монт. расстояние С (max) | 200 мм |
| Толкающее усилие | 400–3000 Н |
| Время открытия 90° | Регулируемое (15–50 сек) |
| Редуктор | Коническая зубчатая передача — плавный бесшумный ход, замедление |
| Энкодер | Есть — контроль положения, плавное замедление, реверс при препятствии |
| Концевые выключатели | Встроенные, регулировка углов открывания |
| Корпус | Телескопический, алюминий + сталь, серый RAL7024 |
| Степень защиты | IP54 |
| Диапазон температур | -20°C ... +55°C |
| Резервное питание | Встроенная поддержка литиевых аккумуляторов |
| Совместимость | CAME Connect / CAME KEY — удалённое управление |
| Электрозамок | Обязателен при ширине створки > 2,5 м (не входит в комплект) |
| Блок управления | ZL180 — дисплей, самодиагностика, управление замком |
Реальная эксплуатация: для каких объектов ATS50DGM — единственный выбор
Главный сценарий: тяжёлые ворота (600–1000 кг, ширина 3–5 м) на широких кирпичных или бетонных столбах с расстоянием С от 121 до 200 мм и активным трафиком. ATI 5024N конструктивно не встанет при С > 120 мм. ATS50AGM (230В) встанет, но только 30% интенсивность — не для активных объектов. ATS50DGM — единственная модель, закрывающая все три параметра одновременно.
Плавное замедление на практике: для ворот весом 800–1000 кг это критически важно. Без замедления ворота бьют в упор с полного хода — при такой массе срезает крепёжный палец наконечника за 2–3 сезона. Энкодер + коническая передача ATS50DGM решают эту проблему конструктивно.
CAME Connect для управляющих компаний: актуально для жилых комплексов, где нужно предоставлять доступ разным пользователям, управлять ворота удалённо, получать уведомления о сбоях без выезда монтажника.
Электрозамок при ширине от 2,5 м — обязателен, не рекомендован: это требование производителя. При ширине 3–5 м парусная нагрузка на тяжёлую створку при ветре реальна — без замка ворота можно сдвинуть. Запланируйте CAME Lock 82 или аналог при проектировании.
Замена телескопического штока: со временем телескопическая направляющая требует смазки в точке соединения секций. Раз в сезон — обязательно, иначе скрип и повышенный износ в точке стыка.
Зимой: IP54 обеспечивает надёжную защиту от осадков. Реально работает до -20...-25°C. Смазка телескопического стыка особенно важна перед морозным сезоном.
Плавное замедление на практике: для ворот весом 800–1000 кг это критически важно. Без замедления ворота бьют в упор с полного хода — при такой массе срезает крепёжный палец наконечника за 2–3 сезона. Энкодер + коническая передача ATS50DGM решают эту проблему конструктивно.
CAME Connect для управляющих компаний: актуально для жилых комплексов, где нужно предоставлять доступ разным пользователям, управлять ворота удалённо, получать уведомления о сбоях без выезда монтажника.
Электрозамок при ширине от 2,5 м — обязателен, не рекомендован: это требование производителя. При ширине 3–5 м парусная нагрузка на тяжёлую створку при ветре реальна — без замка ворота можно сдвинуть. Запланируйте CAME Lock 82 или аналог при проектировании.
Замена телескопического штока: со временем телескопическая направляющая требует смазки в точке соединения секций. Раз в сезон — обязательно, иначе скрип и повышенный износ в точке стыка.
Зимой: IP54 обеспечивает надёжную защиту от осадков. Реально работает до -20...-25°C. Смазка телескопического стыка особенно важна перед морозным сезоном.
Когда рассмотреть другую модель
Та же нагрузка (1000 кг / 5 м), но столбы узкие или средние — С ≤ 120 мм?
ATI 5024N — та же 24В, та же 100% интенсивность, тот же ZL180, дешевле. Разблокировка с запирающей дверцей, огромная сервисная база.
CAME ATI 5024N (арт. 1566) — 24В, 100%, до 1000 кг, С до 120 мм → Ворота до 800 кг и шириной до 3 м, но широкие столбы? ATS30DGM — тот же телескопический 24В, та же 100% интенсивность, та же С до 200 мм, но для меньших ворот. Дешевле ATS50DGM.
CAME ATS30DGM RC KIT — 24В, 100%, до 800 кг, до 3 м → Столбы очень широкие — С больше 200 мм? FERNI 40230 — рычажный привод с монтажным расстоянием до 380 мм. Но рассчитан до 800 кг и до 4 м — для ворот тяжелее и шире может потребоваться нестандартное решение.
CAME FERNI 40230 (арт. 1443) — рычажный, С до 380 мм → Нужен скрытый монтаж? FROG-A KIT — подземный, монтируется в бетонный короб, снаружи не виден, IP67.
CAME FROG-A-KIT (арт. 1540) — подземный, IP67 →
CAME ATI 5024N (арт. 1566) — 24В, 100%, до 1000 кг, С до 120 мм → Ворота до 800 кг и шириной до 3 м, но широкие столбы? ATS30DGM — тот же телескопический 24В, та же 100% интенсивность, та же С до 200 мм, но для меньших ворот. Дешевле ATS50DGM.
CAME ATS30DGM RC KIT — 24В, 100%, до 800 кг, до 3 м → Столбы очень широкие — С больше 200 мм? FERNI 40230 — рычажный привод с монтажным расстоянием до 380 мм. Но рассчитан до 800 кг и до 4 м — для ворот тяжелее и шире может потребоваться нестандартное решение.
CAME FERNI 40230 (арт. 1443) — рычажный, С до 380 мм → Нужен скрытый монтаж? FROG-A KIT — подземный, монтируется в бетонный короб, снаружи не виден, IP67.
CAME FROG-A-KIT (арт. 1540) — подземный, IP67 →
Почему выбирают CAME ATS50DGM RC combo KIT
- Единственный высокоинтенсивный (100%) телескопический привод CAME 24В для тяжёлых ворот (до 1000 кг / 5 м) на широких столбах (С до 200 мм) — закрывает все три параметра одновременно.
- Телескопический корпус — встаёт там, где ATI 5024N физически не подходит по расстоянию С.
- Коническая зубчатая передача + энкодер — плавный бесшумный ход, автоматическое замедление тяжёлых ворот перед упором: ворота не срезают наконечник при каждом открывании.
- 100% интенсивность — без ограничений по числу открываний: для жилых комплексов, коттеджных посёлков и коммерческих объектов с высоким трафиком.
- CAME Connect — удалённое управление и мониторинг через приложение: открыть для гостя, получить уведомление о неисправности, управлять без выезда.
- Встроенная поддержка литиевых аккумуляторов — ворота продолжают работать при отключении электросети.
- IP54 — выше, чем IP44 у ATI 5024N: полная пылезащита и защита от брызг воды с любого направления.
- Пульт TOP44RGR с динамическим кодом Rolling Code и фотоэлементы DIR10 в базовой комплектации — безопасность и надёжное радиоуправление с первого дня.
- Самоблокировка — ворота не откроются вручную без ключа разблокировки.
- Официальные поставки CAME (Италия), гарантия 3 года, сервисная сеть по всей России.
