Автоматика для распашных ворот CAME ATI 5024N — флагманский линейный привод серии ATI с питанием двигателя 24В DC. Рассчитан на самые тяжёлые и широкие распашные ворота: створки весом до 1000 кг и шириной до 5 метров при интенсивности использования 100%. Это модель для тех, кому нужно всё сразу — максимальная нагрузка, неограниченный режим работы, токовая защита ESM и резервное питание от АКБ. Комплект поставляется без пультов, ламп и фотоэлементов и работает с блоком управления ZL180 (24В). Корпус 993×88×126 мм из алюминиевого сплава, механизм разблокировки с запирающей дверцей, проверен на соответствие европейским стандартам EN12445 и EN12453.
ATI 5024N — где он нужен и чем отличается от ATI 5000
ATI 5024N и ATI 5000 (230В) — два привода для тяжёлых ворот (1000 кг, 5 м). Внешне похожи, конструктивно близки, но принципиально различаются по режиму работы:
ATI 5000 (230В, арт. 1099) — максимальная нагрузка + простота: механические концевики, блок ZF1N, 50% интенсивность. Идеален для частного дома с воротами 4–5 м, где открываний немного (до 15–20 в час).
ATI 5024N (24В, арт. 1566) — та же нагрузка + интенсивный режим: электронные концевики, блок ZL180 с дисплеем и токовой защитой, 100% интенсивность, регулируемая скорость 20–60 сек, резервное питание. Для коттеджных посёлков, промышленных объектов, КПП — там, где ворота открываются постоянно и перерывы недопустимы.
Габариты корпуса ATI 5024N — 993×88×126 мм — длиннее, чем у AXO 4 (793 мм), что обеспечивает бо́льший ход штока и, соответственно, возможность работы с более широкими створками до 5 м.
Технические характеристики CAME ATI 5024N
| Параметр | Значение |
|---|---|
| Тип привода | Линейный электромеханический, самоблокирующийся |
| Питание мотора | 24В DC |
| Максимальный вес створки | 1000 кг |
| Максимальная ширина створки | 5 м |
| Интенсивность использования | 100% — без ограничений по числу циклов |
| Время открытия 90° | 20–60 сек (регулируемое) |
| Монтажное расстояние С (max) | 120 мм |
| Угол открывания | до 120° |
| Усилие (тяга) | 400–3000 Н |
| Мощность / ток | 120 Вт, 10 А |
| Габариты привода | 993 × 88 × 126 мм |
| Масса привода | ~11 кг |
| Степень защиты | IP44 |
| Диапазон температур | -20°C ... +55°C (реально до -30°C) |
| Токовая / электронная защита | Да — ESM + микровыключатели замедления |
| Концевые выключатели | Электронные (программируемый путь, ESM) |
| Редуктор | Червячная передача, 1/36, бронзовая втулка, масляная ванна |
| Резервное питание (АКБ) | Да — плата LB180 (к блоку ZL180) |
| Разблокировка | Механическая с запирающей дверцей (защита от вандализма) |
| Сертификация | EN12445, EN12453 (European Tested) |
| Открывание | Универсальный — внутрь и наружу, без DX/SX |
| Блок управления / гарантия | ZL180 (002ZL180) / 3 года |
ATI 5024N в сравнении с другими серями CAME — кому что подходит
| Параметр | ATI 5024N (эта модель) |
ATI 5000 (230В) |
AXO 4 (24В) |
ATI 3000 (230В) |
FERNI 1000 (рычаг) |
FROG-A (подземн.) |
|---|---|---|---|---|---|---|
| Питание мотора | 24 В DC | 230 В | 24 В DC | 230 В | 230 В | 230 В |
| Макс. вес | 1000 кг | 1000 кг | 800 кг | 800 кг | 800 кг | 800 кг |
| Макс. ширина | 5 м | 5 м | 4 м | 3 м | 4 м | 3,5 м |
| Интенсивность | 100% | 50% | 100% | 50% | 30% | 30% |
| Токовая защита | есть (ESM) | нет | есть (ESM) | нет | есть | нет |
| Резерв. питание | есть (LB180) | нет | есть (LB180) | нет | нет | нет |
| Монт. расст. С | 120 мм | 120 мм | 120 мм | 60 мм | 380 мм | — |
| Скорость открытия | 20–60 с (рег.) | ~32 с (фикс.) | 12–35 с (рег.) | ~19 с (фикс.) | ~18 с (фикс.) | ~18 с (фикс.) |
| Скрытый монтаж | нет | нет | нет | нет | нет | да (IP67) |
CAME ATI 5000 (арт. 1099) — 230В, 50%, до 1000 кг, до 5 м → Ворота до 800 кг и не шире 4 м, но нужна интенсивность 100%? AXO 4 — та же серия 24В, тот же блок ZL180, те же ESM и LB180, но корпус короче и рассчитан на меньшую нагрузку. Если ворота «не дотягивают» до 1000 кг/5 м, AXO 4 обойдётся дешевле.
CAME AXO 4 (арт. 1563) — 24В, 100%, до 800 кг, до 4 м → Столб широкий — расстояние С больше 120 мм? ATI 5024N — линейный привод с ограничением С до 120 мм. При широких кирпичных или бетонных столбах нужен рычажный привод FERNI с расстоянием до 380 мм.
CAME FERNI 40230 (арт. 1443) — рычажный, С до 380 мм, до 800 кг → Нужен полностью скрытый монтаж? Единственное решение — подземный привод FROG-A. Монтируется в бетонный короб под воротами, снаружи не виден, IP67. Премиальный выбор для дорогих объектов с требованиями к внешнему виду.
CAME FROG-A-KIT (арт. 1540) — подземный, IP67, скрытый монтаж →
Сравнение с ATI 5000 (230В): ATI 5000 проще настраивать (механические концевики), 5024N требует обучения пути. Зато 5024N не горит при заклинивании, работает при отключении света и регулирует скорость — при тяжёлых воротах это принципиально.
Настройка: электронные концевые выключатели программируются при первом запуске — рекомендуется первичная настройка квалифицированным монтажником. Скорость закрывания рекомендуется ставить медленнее открывания для плавного доводки тяжёлой створки.
Зимой: реально работает до -30°C. Пластичная литиевая смазка раз в сезон обязательна. Перед первым морозом проверьте настройки усилия на блоке ZL180 — при низких температурах сопротивление увеличивается, и ESM может срабатывать раньше нормы.

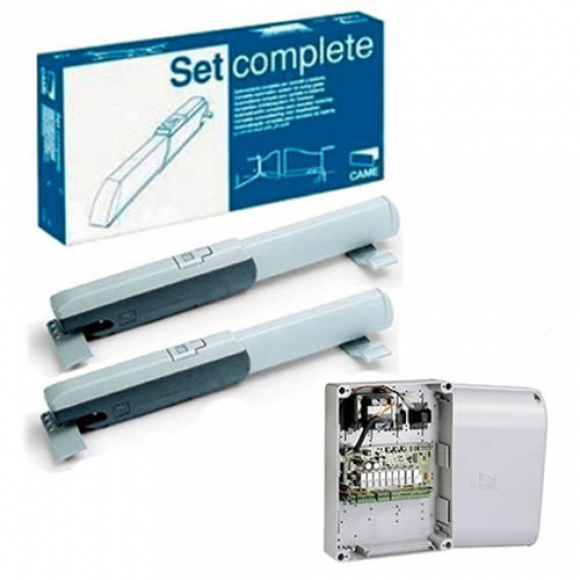

Что входит в комплект CAME ATI 5024N (арт. 1566)
2 x привода A5024N (24В)
Линейный самоблокирующийся привод 24В постоянного тока. Удлинённый алюминиевый корпус 993×88×126 мм — больший ход штока по сравнению с A3024N, что обеспечивает работу со створками до 5 м. Червячная передача 1/36 с бронзовой втулкой и масляной ванной. Механизм разблокировки с запирающей дверцей. Встроенный энкодер для точного контроля положения создателем. Один привод — для левой и правой створки без переналадки.
Блок управления ZL180 (002ZL180)
Многофункциональный блок для двух приводов 24В. Встроенный дисплей для диагностики и настройки. Токовая защита ESM — мгновенная остановка и реверс при препятствии. Поддержка платы резервного питания LB180. Независимая регулировка скорости открытия и закрытия. Регулировка задержки второй створки при открывании и закрывании.
Монтажный набор и крепёж
Специальный стальной крепёж с повышенным люфтом петель — компенсирует отклонения монтажных размеров и позволяет работать с воротами, у которых есть люфт в петлях. Монтажные пластины и кронштейны с несколькими отверстиями для регулировки угла. Все болты, гайки и ключи разблокировки в комплекте.
Почему выбирают CAME ATI 5024N
- Единственная модель CAME с одновременно максимальной нагрузкой (1000 кг, 5 м) и максимальной интенсивностью (100%) — нет компромисса между тяжестью и частотой использования.
- Токовая защита ESM: мгновенная остановка и реверс при любом препятствии — двигатель не перегорает даже при заклинивании тяжёлой створки.
- Резервное питание LB180: тяжёлые ворота открываются при отключении электросети — критично для КПП и промышленных объектов с непрерывным движением.
- Регулируемая скорость 20–60 секунд: медленное плавное открывание тяжёлой створки снижает нагрузку на петли и раму ворот.
- Разблокировка с запирающей дверцей: защита от несанкционированного ручного открывания на охраняемых объектах.
- Сертификация EN12445 и EN12453: соответствие европейским нормам безопасности — обязательное требование для коммерческих и промышленных объектов.
- Питание мотора 24В: безопаснее при монтаже и обслуживании, возможность резервирования от АКБ — принципиальное преимущество перед ATI 5000 (230В).
- Специальный крепёж с повышенным люфтом петель: работает с воротами, у которых есть небольшой разбег в петлях — без подгонки и переварки кронштейнов.
- Блок ZL180 с дисплеем: монтажник видит параметры и ошибки системы без выезда — ускоряет диагностику и сервисное обслуживание.
- Официальные поставки CAME, гарантия 3 года, сервисная сеть по всей России.
