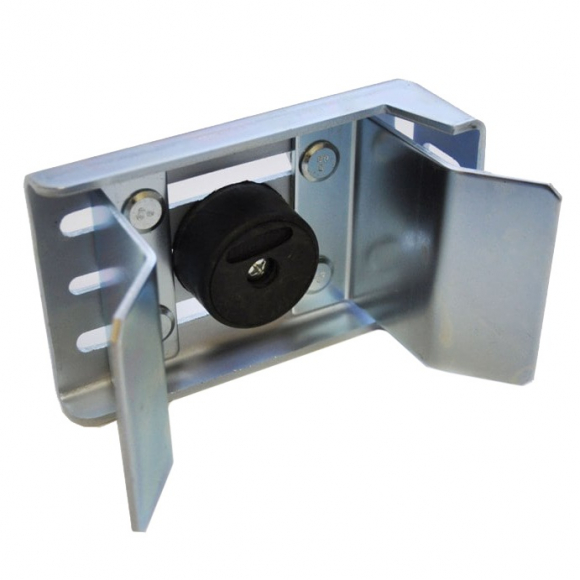

Улавливатель верхний универсальный DoorHan — приемный элемент откатных ворот, предназначенный для фиксации верхней части створки в закрытом положении.
Комплект включает верхний ловитель, кронштейн для бокового крепления, П-образную декоративную планку, крепеж и уплотнительную резинку. Все металлические элементы имеют оцинкованное покрытие, защищающее от коррозии.
Тип: верхний улавливатель
Покрытие: оцинкованное
Захват: до 55 мм
Комплект: с кронштейном
Сопряжение с комплектующими
- откатные ворота DoorHan;
- нижний улавливатель DoorHan;
- концевой ролик DoorHan;
- направляющая балка DoorHan DHS71;
- роликовые опоры DoorHan.
Комплектация
- верхний улавливатель;
- кронштейн верхнего ловителя для бокового крепления;
- П-образная декоративная планка;
- 3 болта;
- 3 гайки;
- 2 гравера;
- 2 шайбы;
- уплотнительная резинка.
Как работает
- при закрытии створка входит в верхний ловитель;
- улавливатель фиксирует верхнюю часть ворот;
- уплотнительная резинка смягчает контакт;
- снижается шум при закрытии;
- створка меньше раскачивается от ветра.
Конструктивные особенности
- толщина стенки верхнего ловителя — 3 мм;
- толщина стенки кронштейна — 3 мм;
- толщина декоративной планки — 0,8 мм;
- кронштейн имеет горизонтальный паз для регулировки;
- боковая часть кронштейна имеет 3 монтажных отверстия;
- П-образная планка защищает створку от царапин.
Важное замечание
Ширина захвата верхнего ловителя — 55 мм.
Если толщина створки ворот больше 55 мм, ловитель может не подойти без механического расширения. Это нужно учитывать до монтажа.
Преимущества
- богатая комплектация;
- оцинкованные металлические элементы;
- защита от коррозии;
- регулировка по горизонтали;
- демпферная резинка снижает шум;
- П-образная планка защищает ворота от царапин.
Верхний улавливатель DoorHan — комплектный приемный узел для откатных ворот с регулировкой, защитой створки и оцинкованным покрытием.
