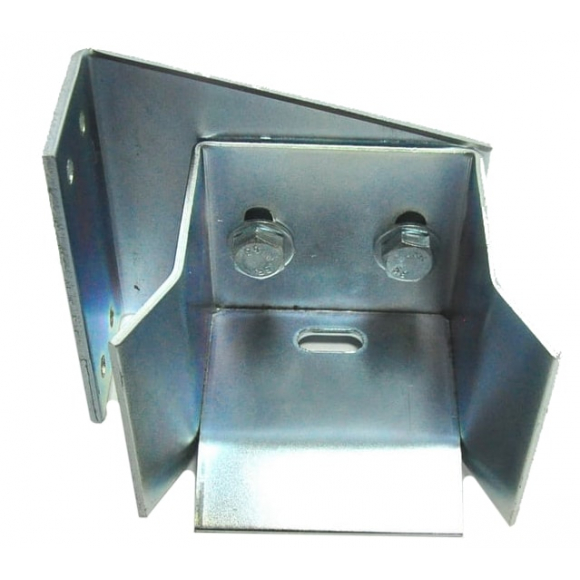

Улавливатель нижний DoorHan — элемент приемного узла откатных ворот, предназначенный для фиксации створки в закрытом положении и снижения нагрузки на роликовые опоры.
Комплект поставки включает сам ловитель, оцинкованный монтажный кронштейн и крепежный комплект с болтами, гайками, шайбами и граверами. Все элементы имеют защитное оцинкованное покрытие.
Во время закрытия ворот створка заходит в ловитель и частично разгружает роликовые опоры, что уменьшает износ системы и повышает стабильность конструкции.
Тип: нижний ловитель
Комплект: с кронштейном
Покрытие: оцинкованное
Сопряжение с комплектующими
- концевые ролики DoorHan;
- направляющие балки DoorHan;
- роликовые опоры DoorHan;
- откатные ворота DoorHan.
Область применения
- откатные ворота частных домов;
- промышленные откатные ворота;
- автоматические откатные ворота;
- ворота с интенсивной эксплуатацией;
- новый монтаж и модернизация ворот.
Как работает
- при закрытии створка заходит в нижний ловитель;
- концевой ролик фиксируется внутри ловителя;
- часть нагрузки снимается с роликовых опор;
- уменьшается вибрация створки;
- ворота фиксируются в закрытом положении.
Конструктивные особенности
- толщина стенки ловителя — 3 мм;
- толщина стенки кронштейна — 3,5 мм;
- оцинкованное покрытие всех элементов;
- вертикальная регулировка ловителя;
- горизонтальная регулировка кронштейна;
- крепление к боковым поверхностям.
Регулировка и монтаж
- на ловителе предусмотрены вертикальные пазы;
- кронштейн имеет продолговатые горизонтальные отверстия;
- в боковой части расположены 4 монтажных отверстия;
- монтаж возможен на столбы, заборы и стены;
- при правильной настройке створка приподнимается на 5–10 мм.
Преимущества
- разгружает роликовые опоры;
- увеличивает срок службы ворот;
- простая регулировка;
- защита от коррозии;
- жесткая конструкция;
- богатая комплектация.
Нижний улавливатель DoorHan — надежный приемный узел для откатных ворот с регулировкой, оцинкованным покрытием и усиленным кронштейном.
