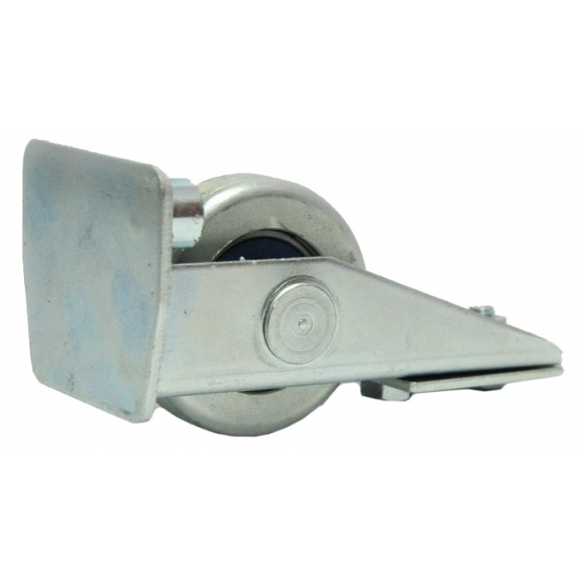

Ролик концевой DoorHan — усиленный приемный элемент откатных ворот, предназначенный для плавного захода створки в нижний улавливатель и частичного снятия нагрузки с роликовых опор.
Конструкция ролика выполнена из оцинкованного металла и оснащена усиленным металлическим колесом на мощном подшипнике серии 6203RS или 6203ZZ. В своем классе для ворот массой до 500 кг данный ролик считается одним из самых мощных решений.
Корпус имеет толстую металлическую заглушку, приваренную к торцевой части изделия, что дополнительно увеличивает жесткость конструкции.
Сопряжение с комплектующими
- направляющая балка DoorHan DHS71;
- нижний улавливатель DoorHan;
- роликовые опоры DoorHan;
- системы откатных ворот DoorHan.
Область применения
- откатные ворота частных домов;
- ворота массой до 500 кг;
- автоматические откатные ворота;
- ворота с интенсивной эксплуатацией;
- новый монтаж и замена комплектующих.
Как работает
- ролик устанавливается в торцевую часть направляющей балки;
- при закрытии ворот ролик заходит в нижний ловитель;
- часть нагрузки передается на приемный узел;
- уменьшается нагрузка на роликовые опоры;
- створка фиксируется в закрытом положении.
Конструктивные особенности
- оцинкованный металлический корпус;
- усиленная металлическая заглушка;
- подшипник 6203RS или 6203ZZ;
- съемная конструкция;
- крепление на 2 болтах;
- массивное металлическое колесо.
Подшипники RS и ZZ — в чем разница
- 6203RS — резиновые пыльники, лучше защищают от влаги и грязи;
- 6203ZZ — металлические пыльники, меньше сопротивление вращению;
- оба варианта подходят для откатных ворот;
- тип подшипника зависит от партии производства.
Важное замечание
Во время сварочных работ запрещено пропускать сварочный ток через концевой ролик.
Это может привести к повреждению подшипника и преждевременному выходу изделия из строя.
Преимущества
- усиленная конструкция;
- подходит для ворот до 500 кг;
- защита от коррозии;
- снижает нагрузку на роликовые опоры;
- простая замена и обслуживание;
- плавный заход створки в ловитель.
Концевой ролик DoorHan — усиленный приемный элемент откатных ворот с мощным подшипником и оцинкованной конструкцией для стабильной работы системы.
