Автоматика для распашных ворот CAME ATI 3024N — линейный привод с питанием двигателя 24В DC для интенсивной эксплуатации. Рассчитан на створки весом до 800 кг и шириной до 3 метров. По нагрузке полностью совпадает с ATI 3000 (230В), но конструктивно принадлежит к другому поколению: интенсивность 100%, токовая защита ESM, регулируемая скорость 12–35 сек, резервное питание от АКБ LB180 и подключение всего одним 3-жильным кабелем. Комплект поставляется без пультов, ламп и фотоэлементов и работает с блоком управления ZL180 (24В). Сертифицирован по европейским нормам EN Tested — актуально для коммерческих и жилых комплексов.
ATI 3024N: между ATI 3000 и AXO 4 — чем отличается каждый
Три модели CAME для ворот до 800 кг и до 3 м выглядят похоже, но закрывают разные задачи:
ATI 3000 (230В, арт. 1098) — самый простой и доступный вариант. Механические концевики, блок ZF1N, 50% интенсивность, нет токовой защиты. Для частного дома с редкими открываниями — лучший выбор по соотношению цена/надёжность.
ATI 3024N (24В, арт. 1565) — тот же диапазон нагрузки, но современная начинка: 100% интенсивность, токовая защита ESM, регулируемая скорость, резервное питание, EN Tested. Для коттеджных посёлков, жилых комплексов, въездов с активным трафиком — там, где ATI 3000 работает с перегрузкой.
AXO 4 (24В, арт. 1563) — те же 24В и та же начинка, что у ATI 3024N, но ворота до 4 м (вместо 3 м) при монтажном расстоянии до 120 мм (вместо 60 мм). Если ворота чуть шире или столб немного толще — AXO 4.
Технические характеристики CAME ATI 3024N
| Параметр | Значение |
|---|---|
| Тип привода | Линейный электромеханический, самоблокирующийся |
| Питание мотора | 24В DC |
| Максимальный вес створки | 800 кг |
| Максимальная ширина створки | 3 м |
| Интенсивность использования | 100% — без ограничений по числу циклов |
| Ход штока / угол открывания | Ход 300 мм, угол до 120° |
| Время открытия 90° | 12–35 сек (регулируемое) |
| Монтажное расстояние С (max) | 60 мм |
| Мощность / ток | 120 Вт, 10 А |
| Масса привода | 8,5–10 кг |
| Габариты | 793 × 88 × 126 мм |
| Степень защиты | IP44 |
| Диапазон температур | -20°C ... +50°C (реально до -30°C) |
| Токовая защита | Да — ESM (электронная система безопасности) |
| Концевые выключатели | Электронные (ESM, программируемый путь) |
| Редуктор | Червячная передача, бронзовая втулка, масляная ванна |
| Резервное питание (АКБ) | Да — плата LB180 (к блоку ZL180) |
| Подключение кабеля | 3-жильный кабель (упрощённый монтаж) |
| Упор при закрывании | Обязателен |
| Открывание | Универсальный — внутрь и наружу, без DX/SX |
| Сертификация | EN Tested (EN12445, EN12453) |
| Блок управления / гарантия | ZL180 (арт. 002ZL180) / 3 года |
ATI 3024N и соседи по линейке CAME — что выбрать
| Параметр | ATI 3024N (эта модель) |
ATI 3000 (230В) |
AXO 4 (24В) |
ATI 5024N (24В) |
FERNI 1000 (рычаг) |
FROG-A (подземн.) |
|---|---|---|---|---|---|---|
| Питание мотора | 24 В DC | 230 В | 24 В DC | 24 В DC | 230 В | 230 В |
| Макс. вес | 800 кг | 800 кг | 800 кг | 1000 кг | 800 кг | 800 кг |
| Макс. ширина | 3 м | 3 м | 4 м | 5 м | 4 м | 3,5 м |
| Интенсивность | 100% | 50% | 100% | 100% | 30% | 30% |
| Токовая защита | есть (ESM) | нет | есть (ESM) | есть (ESM) | есть | нет |
| Резерв. питание | есть (LB180) | нет | есть (LB180) | есть (LB180) | нет | нет |
| Монт. расст. С | 60 мм | 60 мм | 120 мм | 120 мм | 380 мм | — |
| Скорость открытия | 12–35 с (рег.) | ~19 с (фикс.) | 12–35 с (рег.) | 20–60 с (рег.) | ~18 с (фикс.) | ~18 с (фикс.) |
| Скрытый монтаж | нет | нет | нет | нет | нет | да (IP67) |
CAME ATI 3000 (арт. 1098) — 230В, 50%, без ESM, дешевле → Ворота чуть шире 3 м — до 4 м, или столб немного толще (С до 120 мм)? Те же 24В, тот же блок ZL180, та же ESM и LB180, что у ATI 3024N, но корпус чуть длиннее и расчёт на 4 м / С до 120 мм. Если геометрия объекта не укладывается в 3 м / 60 мм — AXO 4 без доплат за принципиально другую модель.
CAME AXO 4 (арт. 1563) — 24В, 100%, до 4 м, С до 120 мм → Столбы широкие — кирпич, бетон, расстояние С больше 60 мм? ATI 3024N ограничен расстоянием С до 60 мм — там же, где ATI 3000. Если нужно больше 60 мм, только рычажный FERNI с С до 380 мм.
CAME FERNI 40230 (арт. 1443) — рычажный, С до 380 мм → Нужен полностью скрытый монтаж? Единственное решение — подземный FROG-A: монтируется в бетонный короб, снаружи не виден, IP67.
CAME FROG-A-KIT (арт. 1540) — подземный, IP67 →
Преимущество над ATI 3000 на практике: монтажники с опытом ставят ATI 3024N там, где клиенты жалуются на «перегрев» или «усталость» ATI 3000 после года эксплуатации в активном режиме. ESM реально спасает привод при попытках прорваться через закрытые ворота или при попадании снежного кома под створку.
Монтажная особенность: упор при закрывании обязателен конструктивно — это не рекомендация, а требование. Без упора привод не фиксирует ворота в крайнем положении, ESM не выключается корректно. Планируйте упоры при проектировании.
3-жильный кабель: реальное удобство на объектах с длинными кабельными трассами — меньше провода, меньше работы по каналу.
Зимой: реально работает до -30°C. Пластичная литиевая смазка раз в сезон обязательна. Регулируемая скорость — выставляйте замедленный режим в морозы.

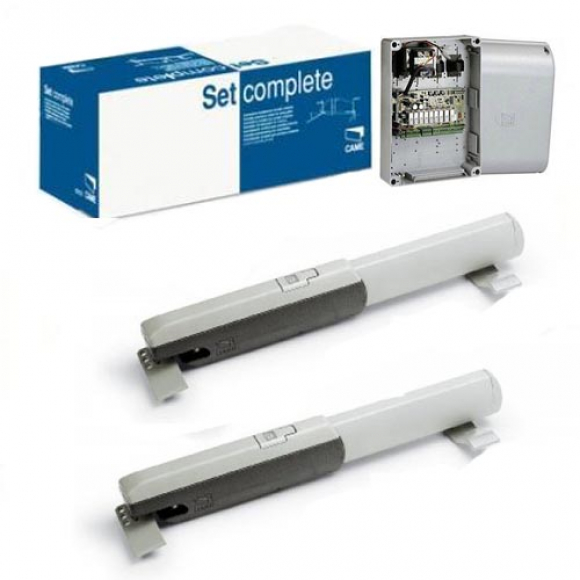

Что входит в комплект CAME ATI 3024N (арт. 1565)
2 x привода A3024N (24В)
Линейный самоблокирующийся привод 24В постоянного тока. Алюминиевый корпус 793×88×126 мм, внутренний шток — полная защита от пыли и влаги. Червячная передача с бронзовой втулкой и масляной ванной, встроенный энкодер ESM для точного контроля положения. Подключается 3-жильным кабелем. Ход штока 300 мм, угол открывания до 120°. Универсальный — для левой и правой створки без переналадки.
Блок управления ZL180 (002ZL180)
Многофункциональный блок для двух приводов 24В. Встроенный дисплей для диагностики и настройки параметров. Токовая защита ESM — остановка и реверс при препятствии. Поддержка платы резервного питания LB180. Независимая регулировка скорости открытия и закрытия (12–35 сек). Самодиагностика устройств безопасности перед каждым циклом.
Монтажный набор и крепёж
Специальный стальной крепёж с повышенным люфтом петель — работает с воротами, у которых есть небольшой разбег в петлях без подгонки кронштейнов. Монтажные пластины, задние кронштейны с регулировкой угла открывания, ключи ручной разблокировки, инструкция на русском языке.
Почему выбирают CAME ATI 3024N
- Интенсивность 100%: ворота открываются столько раз, сколько нужно — без пауз и перегрева. Для ЖК и коттеджных посёлков это принципиально важно.
- Токовая защита ESM: мгновенная остановка и реверс при любом препятствии — двигатель не перегорает, безопасность для людей и транспорта.
- Резервное питание LB180: ворота работают при отключении электросети — критично для охраняемых въездов и объектов с нестабильным питанием.
- Регулируемая скорость 12–35 сек: настройка под конкретный объект и сезон — быстро летом, медленно в морозы для снижения нагрузки на механизм.
- Подключение 3-жильным кабелем: меньше проводки по сравнению с 230В версиями — экономия материала и времени при длинных трассах.
- Питание мотора 24В: безопаснее при монтаже и обслуживании, позволяет подключить АКБ для резервирования.
- EN Tested — сертификация EN12445 и EN12453: для объектов, где требуется подтверждение соответствия европейским нормам безопасности.
- Замедление в начале и конце цикла: плавный старт и плавная остановка снижают нагрузку на петли и раму тяжёлых ворот.
- Крепёж с повышенным люфтом петель: работает с воротами, у которых есть небольшой разбег в петлях — не требует подгонки и переварки.
- Официальные поставки CAME, гарантия 3 года, широкая сервисная сеть по всей России.
